Панель – основная сборочная единица

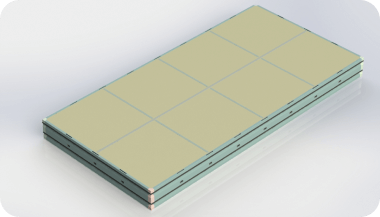

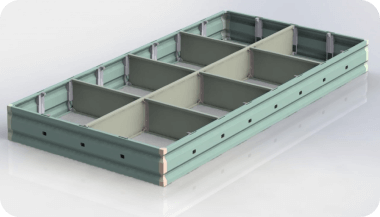

Панель представляет собой раму из профилей, соединенных между собой фитингами

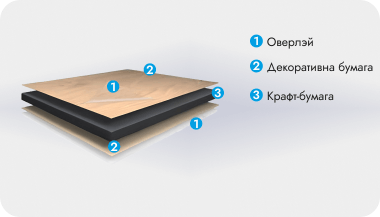

После того как рама собрана, на нее наклеивается внутренняя отделочная панель из HPL или FRP листа.
Далее внутри устанавливаются трассы для проводов, распределительные и установочные коробки.
Затем панель заливается ППУ (пенополиуретаном).
Виды панелей
Панели бывают глухие, которые устанавливаются на полу, стенах и потолке и панели со встроенными дверями и окнами, также есть панели под установку стеклопакетов непосредственно в панель.

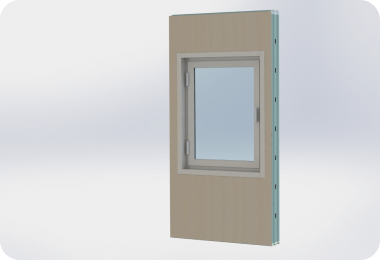

Панель с окном

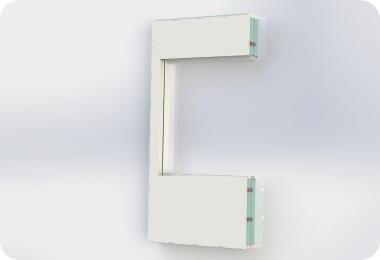

Полупанель под стеклопакет

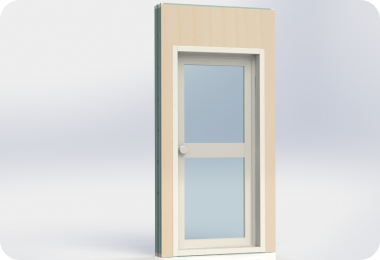

Панель с дверью
Базовые элементы конструкции – профили и фитинги

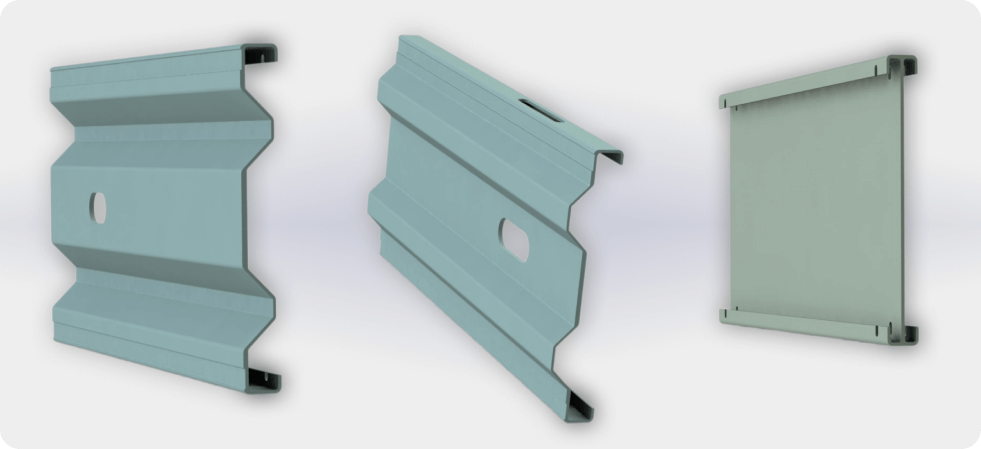

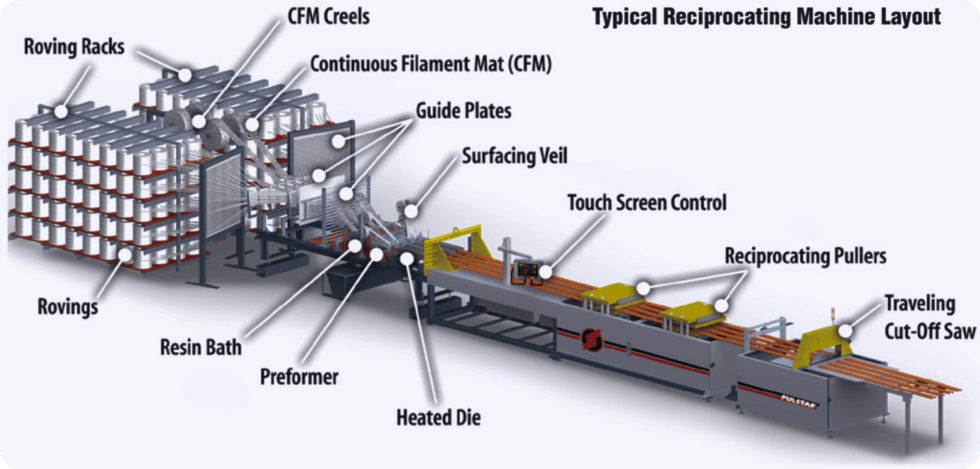

При производстве панелей используются 3 вариантов профилей: Мама, Папа и Т-профиль. Профили изготавливаются методом Пултрузии и состоят из полимерной смолы, армированной стекловолокном.
Данная технология позволяет изготовить профиль практически любой геометрии в сечении.
В нашем случае профили разработаны нами специально для конструкции панелей.
Далее, мы заказали фильеры для этих профилей и передали их производителю, работающему по технологии Пултрузии. Теперь он изготавливает спроектированные нами профили специально для нас.

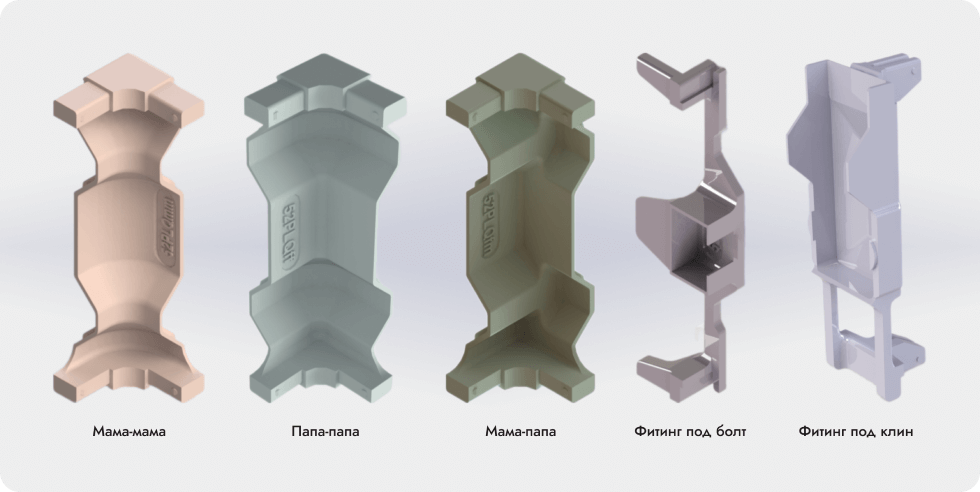

Также, в панели используются 6 вариантов фитингов: Мама-мама, Папа-папа, Мама-папа, Фитинг под клин, фитинг под болт и Т-фитинг.

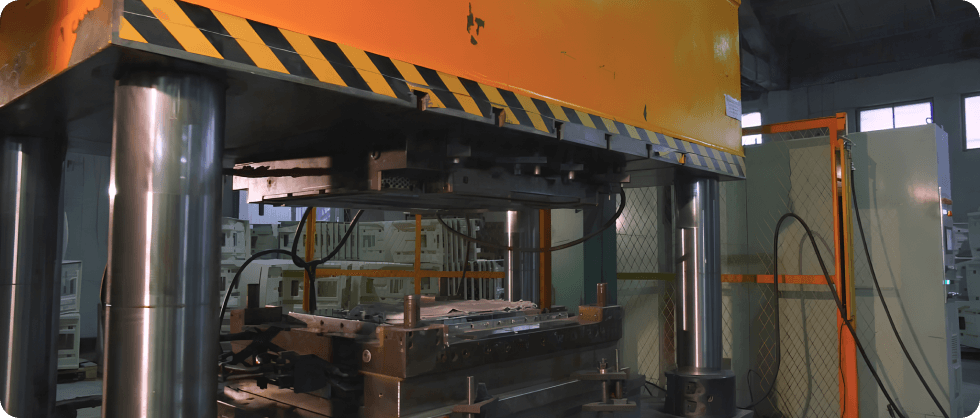

Фитинги для соединения профилей изготавливаются методом горячего прессования BMC препрегов.

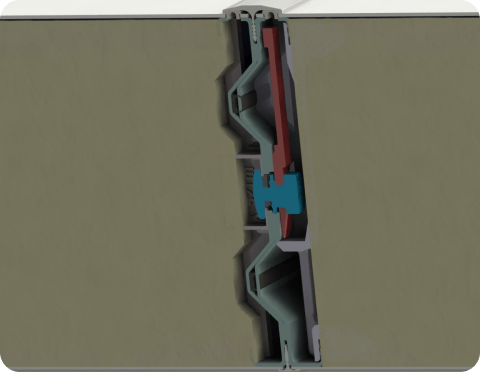

Панели соединяются между собой специальным клиновым замком. Клин и пистон находятся внутри фитингов, что позволяет защитить их от ППУ.
Профили Мама и Папа зеркальны. Они плотно прилегают друг к другу. В специальных зазорах вдоль профилей установлены уплотнители, изготовленные из EPDM (этиленпропилендиеновый каучук) что обеспечивает долговечную двухконтурную теплоизоляцию.

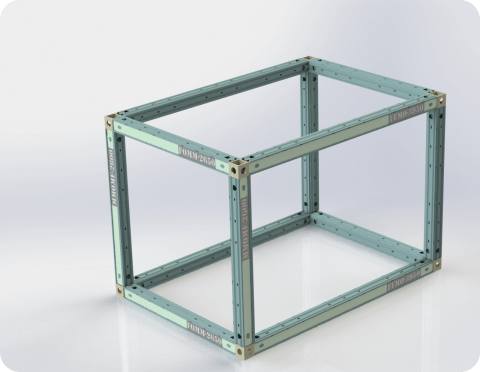

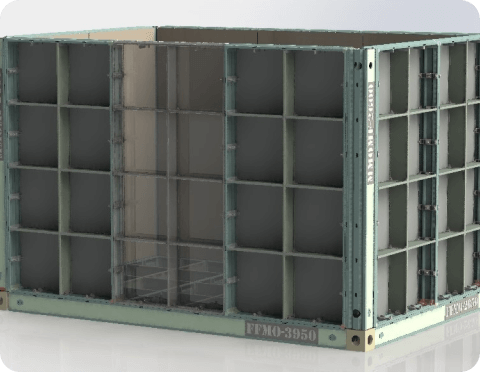

Панели устанавливаются в каркас, сделанный из профилей, зеркальных профилям панелей. таким образом, соединение панелей с каркасом аналогично соединению панелей между собой.
Несущей конструкцией для фасада являются сами панели. На них можно закрепить как непосредственно фасадные панели, так и подсистему для классического навесного фасада.
Форма крыши может быть различной: одно, двух, трех или четырех скатной. Также, может быть реализован навес, консольный или опорный.

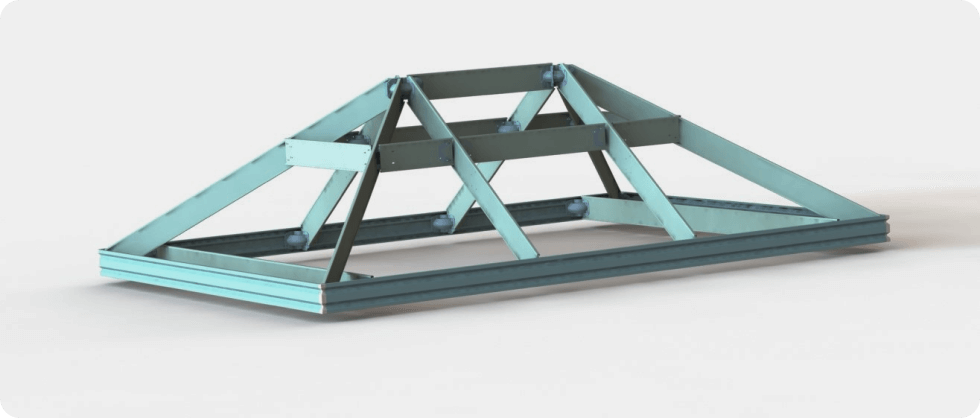

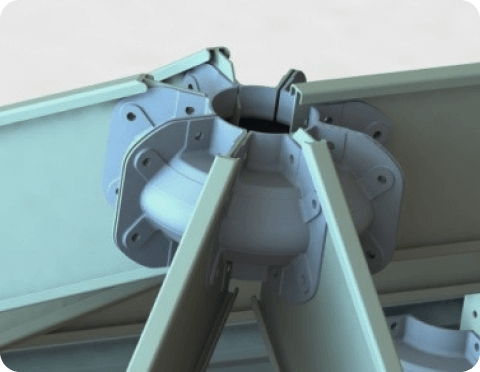

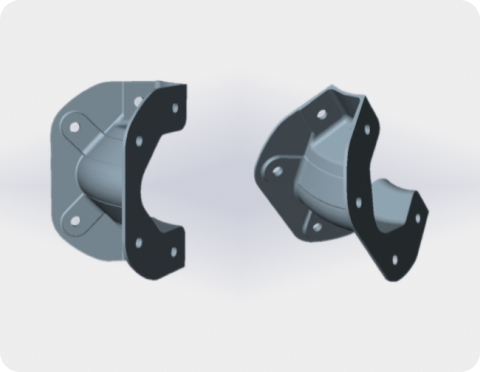

Каркас крыши изготавливается из Т-профиля. Для соединения профилей используются специальные фитинги. Далее крыша накрывается стандартной подложкой и покрывается кровлей.
